ماكينة قولبة الحقن العمودية القياسية

مقدمة:

آلة قولبة الحقن العمودية القياسية هي نوع من معدات قولبة الحقن مع إغلاق القالب العمودي والحقن العمودي. إنها تعتمد تخطيطًا رأسيًا، مع تحرك كل من اتجاهي إغلاق القالب والحقن على طول المحور الرأسي، مما يوفر المساحة ويسهل وضع الإدخالات يدويًا أو آليًا. إنها مناسبة لإنتاج الأجزاء المعقدة التي تتطلب محاذاة عالية الدقة.

عرض المزيد

حول آلات قولبة الحقن: كيفية عملها وأنواعها ودليل الشراء 2026-Oct-10
تقوم آلة التشكيل بالحقن بتحويل الكريات البلاستيكية أو السيليكون أو أي مركب آخر قابل للمعالجة بالذوبان إلى جزء نهائي. يقوم بإذابة المادة، وحقنها في قالب مغلق تحت الضغط، ويحتفظ بها بينما يبرد الجزء، ثم يفتح القالب ويخرج الجزء. الحمولة وقطر المسمار وتخطيط التثبيت ونوع وحدة التحكم كلها تفاصيل تخدم هذه الإجراءات ا...
العمر المتوقع لآلة التشكيل بالحقن: العمر النموذجي والعوامل الرئيسية 2026-Sep-28
إذا كنت تقوم باستبدال مكبس قديم أو وضع ميزانية لمعدات جديدة، فإن السؤال الأول عادة ما يكون هو نفسه: ما هو عدد سنوات الإنتاج الموثوق الذي ستوفره آلة التشكيل بالحقن؟ الإجابة الصادقة، استنادًا إلى عمر تصميم OEM وعقود من الخبرة الميدانية، هي من 10 إلى 20 سنة ، مع وجود العديد من المكابس التي يتم صيا...
إجراء بدء تشغيل آلة التشكيل بالحقن: دليل خطوة بخطوة للتشغيل الآمن 2026-Sep-22
إن إجراء بدء تشغيل آلة القولبة بالحقن هو التسلسل الثابت لفحوصات السلامة، والإحماء الهيدروليكي، وتسخين البرميل، والتطهير، والتحقق من اللقطة التجريبية التي تنقل الماكينة من البرودة والخمول إلى إنتاج أول جزء مقبول لها. إذا تم ذلك بشكل صحيح، فسيستغرق الأمر من 30 إلى 60 دقيقة وينتهي بمعلمات مستقرة. إذا تم إجراؤها ...

لقط عمودي وتصميم الحقن العمودي	مناسبة لقولبة الإدخال وقولبة الحقن الثانوية (التغليف)، وتسهيل وضع الإدخالات بدقة بواسطة أذرع يدوية أو آلية، وتحسين استقرار الإنتاج يقلل هيكل إغلاق القالب العمودي من مساحة الأرضية وهو مناسب لتخطيط ورشة العمل المدمجة
صب عالية الدقة	تقليل النتوءات والوميض وتحسين إنتاجية المنتج، وهي مناسبة للمنتجات ذات متطلبات الأبعاد الصارمة مثل الأجزاء الإلكترونية الدقيقة والمنتجات الطبية وقطع غيار السيارات.
نظام كهربائي/مؤازر اختياري	نظام الحقن الكهربائي: موفر للطاقة وفعال، ومناسب لعمليات التشكيل بدقة عالية ومتطلبات استجابة عالية (مثل الأجزاء البصرية والأجزاء ذات الجدران الرقيقة). نظام مؤازر قياسي: مستقر وموثوق، ومناسب لاحتياجات قولبة الحقن التقليدية، ويوازن بين استهلاك الطاقة والأداء
إمكانات تخصيص الحمولة الكبيرة	يمكن تخصيص النماذج ذات قوة التثبيت التي تزيد عن 200 طن لتلبية احتياجات الإدخالات الكبيرة أو الأجزاء ذات الجدران السميكة أو القولبة بالحقن المركبة متعددة المواد. يمكن تعديل حجم القالب وطريقة الإخراج والتكوينات الأخرى وفقًا لاحتياجات العملاء.
التوافق الآلي	يمكن استخدامه مع الأنظمة الآلية مثل الروبوتات ووضع العلامات داخل القالب (IML) والفحص البصري لتحقيق إنتاج ضخم فعال يدعم تصميم القرص الدوار متعدد المحطات أو اللوحة المنزلقة لتحسين كفاءة صب الحقن متعدد الألوان/متعدد المواد.
التكيف متعدد المواد	دعم العمليات الخاصة مثل اللون المزدوج، ومركب الغراء الناعم والصلب، وما إلى ذلك.
توفير المساحة	يشغل التصميم العمودي مساحة صغيرة وهو مناسب لتخطيطات الإنتاج المدمجة.

مجالات التطبيق الرئيسية	سيناريوهات التطبيق النموذجية

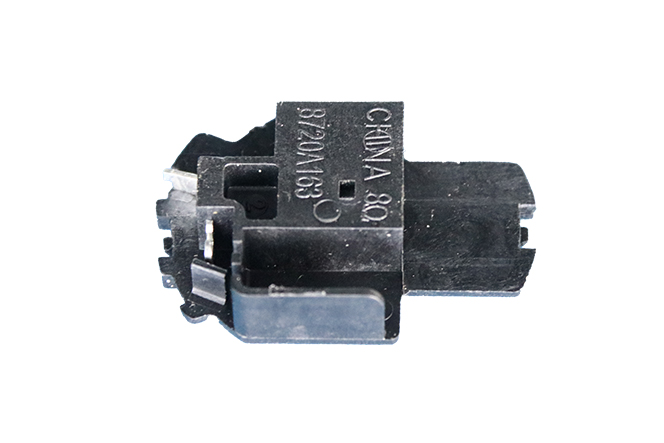

الالكترونيات والأجهزة الكهربائية	موصلات دقيقة، وتغليف أجهزة الاستشعار، وتغليف لفائف الحث
قطع غيار السيارات	مبيت المستشعر، موصلات أسلاك التوصيل، الأجزاء الداخلية
المنتجات الطبية	مكونات الحقنة والمواد الاستهلاكية المخبرية ومقابض الأدوات الجراحية
تغليف الأجهزة	قوالب حقن معدنية، مقابض الأدوات، ملحقات أدوات المطبخ
الضروريات اليومية	تغليف مستحضرات التجميل والأدوات المنزلية ولعب الأطفال
الأجزاء الصناعية	الأجزاء الملولبة، المكونات البصرية، مكونات الطاقة الجديدة

البند			وحدة	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
وحدة الحقن	ضياء المسمار		مم	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	ضغط الحقن		كجم/سم2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	حجم اللقطة النظري		سم³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	وزن النار		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			أوقية	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	معدل الحقن		سم³/sec	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	السكتة الدماغية المسمار		مم	100				120				140				150					160					180					200				240
	معدل المسمار		دورة في الدقيقة	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	سرعة الحقن		مم/s	130				130				130				130					120					120					120				120
	قسم درجة الحرارة (المنطقة)		-	5				5				5				5					5					5					5				5
لقط وحدة	لقط force		طن	35				45				60				80					100					120					160				200
	قوة الفتح		طن	3.8				4.3				9.2				14					17					20					20				25
	طاولة ثابتة	حجم الجدول	مم	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		شريط التعادل	مم	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	حجم طاولة منزلقة واحدة		مم	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	طاولة دوارة	حجم الجدول	مم	700				800				900				1000					1100					1300					1600				1800
		الحد الأقصى لحجم القالب	مم	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	دقيقة. سمك القالب		مم	140				160				200				250					250					300					350				400
	السكتة الدماغية الافتتاحية		مم	180				200				200/250				250					250					300					350				400
	فتح ضوء النهار		مم	320				360				400 (ثابت)/450 (دوار)				500					500					600					700				800
كهربائي	قوة القاذف		طن	1.5				1.5				1.5				3					3					5					6				6
	السكتة الدماغية القاذف		مم	37(ثابت)		100 (انزلاق، دوارة)		37(ثابت)		100 (انزلاق، دوارة)		37		100		50			100		50			100		50		100			50		100		100
	ماكس. الضغط		كجم/سم2	140				140				140				140					140					140					140				170
	حجم خزان الزيت		لتر	100 (طاولة ثابتة)/140 (انزلاق)/160 (دوارة)				120 (طاولة ثابتة)/160 ((منزلقة، دوارة)				165 (طاولة ثابتة)/260 (منزلقة)/290 (دوارة)				200 (طاولة ثابتة)/280 (منزلقة، دوارة)					310 (طاولة ثابتة)/330 (منزلق، دوار)					350 (طاولة ثابتة)/380 (منزلقة، دوارة)					480 (طاولة ثابتة)/560 (دوارة منزلقة)				510 (طاولة ثابتة، منزلقة، دوارة)
	حجم مياه التبريد		لتر/hr	50				50				60				80					80					80					80				80
	محرك النظام		كيلووات	5.5				5.5				7.5				18.5					22					30					37				47
	سخان		كيلووات	4.5				5.8				6.6				8.8					11					13					16				17
	إجمالي القوة الكهربائية		كيلووات	10				11.3				14.1				27.3					33					43					53				64
أخرى	وزن الآلة		طن	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	حجم الماكينة (الطولالعرضالارتفاع)		m	1.760.952.18	1.870.952.27		2.151.42.3	1.91.12.5	2.11.12.6		2.31.42.6	2.21.22.8	2.41.252.85		2.71.752.6	2.11.23.1		2.41.23.2		2.81.72.9	2.31.43.0		2.51.43.1		2.741.72.9	2.61.63.5	3.01.63.6			3.12.33.3	2.91.83.8	3.31.83.9		3.42.43.3	3.1 * العرض 2.0 * الارتفاع 4.7	3.2 * العرض 2.2 * الارتفاع 4.9	433.4
